简介

对图片进行手指画圈定位

这是一个对特定场景的库，可能单单看简单的描述无法知道它的应用场景，这里举个例子你就能明白了。

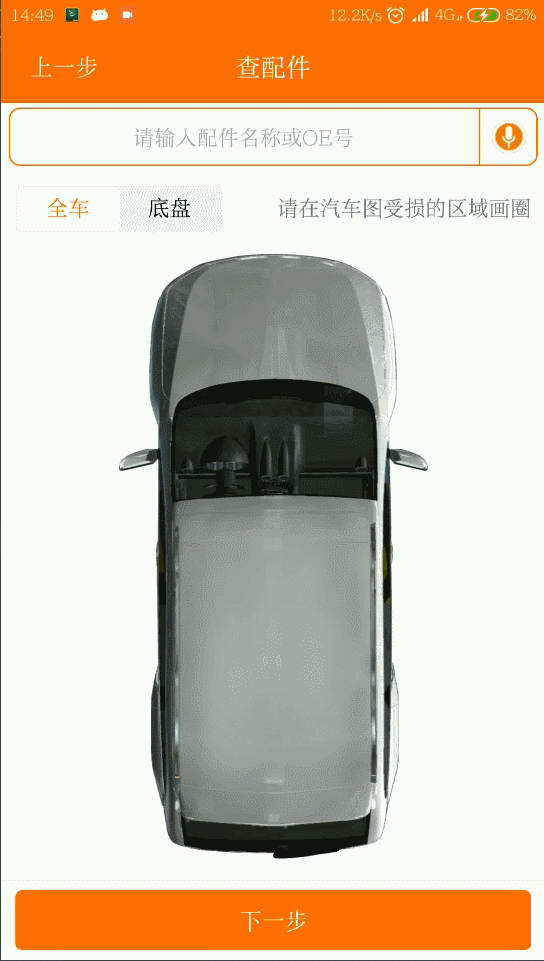

我见到这个应用场景是在公司合作的第三方平台提供的库里面，通过在车的模型图片上画圈，来获取画圈部位的车的配件名称列表，效果如下图：

本库实现功能

翻看了下上面对车画圈定位的库，在一堆堆代码混淆中晕晕乎乎好久终于找到，找到后迎来的却是大失所望。内部实现方式完全没有拓展性，同时实现采用的逻辑 也使得定位十分初略（不精准）。于是决定自己动手，衣食都有！

目前本库实现的功能有：

• 模型图片的部件采用 锚点 和 锚点区域 两种方式；

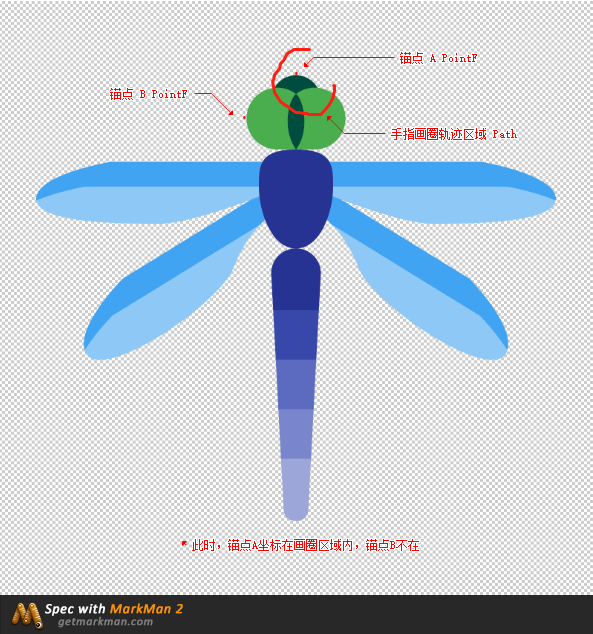

• 锚点 时，通过判断锚点坐标是否在手指画圈轨迹区域内来判定；

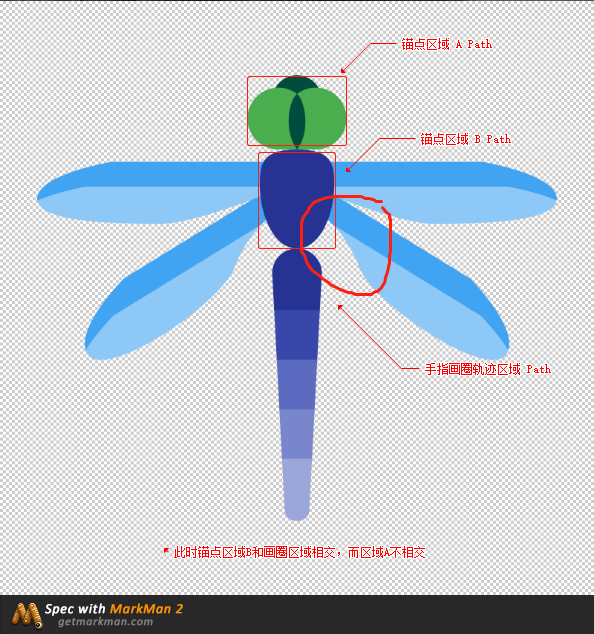

• 锚点区域 时，通过判断锚点区域是否和手指画圈轨迹区域相交来判定；
• 锚点 和 锚点区域 的坐标测量，只需要根据在模型图片上的坐标位置设置就行，不需要考虑实际显示时图片大小；

判定方式图示：

使用步骤

1. 引入并依赖库

引入库的方式：
Step 1. Add it in your root build.gradle at the end of repositories:

allprojects {
	repositories {
		...
		maven { url 'https://jitpack.io' }
	}
}

Step 2. Add the dependency

dependencies {
        implementation 'com.github.OCNYang:DrawPartViewDemo:v1.0.0'
}

2. 准备模型图片和确定锚点坐标

确定你的模型图片，然后根据模型图片的 宽px像素值为X轴、高px像素值为Y轴、模型图片的左上角为原点、向右和向下为正方向，通过上述这个坐标系来 确定和测量各锚点坐标、各锚点区域关键点坐标。如下图：

查看大图

上述蜻蜓图片的大小为（2400px * 1600px），那就以此为坐标系来确定各锚点。这里我在测量坐标时使用的是 马克鳗 这个工具， 如果想省力，直接把这一步交给美工就好了，哈哈~~~

3. 在布局中使用 DrawPartView

和普通控件相同，直接在布局 xml 文件需要的地方使用 DrawPartView，同时需要说明的是 DrawPartView 并没有提供自定义的属性，都需要 在代码中动态设置。

<com.ocnyang.drawpartview.DrawPartView
    android:id="@+id/draw_part_view"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    ......
    />

在代码中设置相关属性：

mDrawPartView = ((DrawPartView) findViewById(R.id.draw_part_view));

//加载图片方法一:原生加载，注意当图片过大时，有可能造成内存溢出；
//mDrawPartView.setImageView(R.drawable.dragonfly, 2400, 1600);

//加载图片方法二（推荐）：使用框架加载
mDrawPartView.setImageView(new ImageLoaderInterface() {
    @Override
    public void displayImage(Context context, ImageView imageView) {
        //请使用图片的默认显示方式，不要设置图片 ScaleType 的显示方式。
        Glide.with(context)
                .load(R.drawable.dragonflyw)
                .into(imageView);
    }
},2400,1600);//设置模型图片测量锚点时的宽度和高度

//设置画圈时手指轨迹的画笔样式
Paint fingerTrackPaint = new Paint();
fingerTrackPaint.setColor(Color.BLACK);
fingerTrackPaint.setStrokeWidth(5);
fingerTrackPaint.setStyle(Paint.Style.STROKE);
mDrawPartView.setFingerTrackPaint(fingerTrackPaint);

//设置覆盖层锚点区域绘制时的画笔样式
Paint overlayViewPaint = new Paint();
overlayViewPaint.setColor(0x99ee1111);
overlayViewPaint.setStrokeWidth(2);
overlayViewPaint.setStyle(Paint.Style.STROKE);
mDrawPartView.setOverlayViewPaint(overlayViewPaint);

mDrawPartView.showOverlayView(false);

//设置画圈结果的监听器
mDrawPartView.setOnDrawPartResultListener(new DrawPartView.OnDrawPartResultListener() {
    @Override
    public void onDrawPartResult(List<PartPointF> partPointFList) {
        StringBuilder stringBuilder = new StringBuilder("圈中了：");
        for (PartPointF partPointF : partPointFList) {
            stringBuilder.append(partPointF.getPartName()).append(" ");
        }
        Toast.makeText(MainActivity.this, stringBuilder.toString(), Toast.LENGTH_SHORT).show();
    }
});

4. 设置锚点区域坐标集

根据上面第 1 步准备好的模型图片和测量坐标，来对 DrawPartView 设置锚点坐标 & 锚点区域。
设置时有几点需要值得注意，必须遵从否则可能达不到预期的效果：

1. 调用 DrawPartView.setPartPointFList(partPointFList) 方法时必须保证 DrawPartView 已经测量完毕，具体方法参考；
2. 设置锚点坐标时使用 PartPointF 实体类设置点坐标；
3. 设置锚点区域时使用 PartPathPointF 实体类设置区域范围 Path，此时设置的点坐标没有意义；
4. 设置锚点和锚点区域时，关键点的坐标值和长度值需要使用 DrawPartView 提供的一系列 getRealShowXXX() 方法处理后的值。

使用方法参考代码：

//设置监听 DrawPartView 测量完成的回调方法，保证是在 DrawPartView 测量完毕后设置锚点集
mDrawPartView.getViewTreeObserver().addOnGlobalLayoutListener(new ViewTreeObserver.OnGlobalLayoutListener() {
    @Override
    public void onGlobalLayout() {
        if (Build.VERSION.SDK_INT >= 16) {
            //去除监听，保证只回调一次，防止多次设置锚点集
            mDrawPartView.getViewTreeObserver().removeOnGlobalLayoutListener(this);
        } else {
            mDrawPartView.getViewTreeObserver().removeGlobalOnLayoutListener(this);
        }
        initDragonflyView();
    }
});

/**
 * 根据模型图片测量的坐标设置锚点集
 */
private void initDragonflyView() {
    ArrayList<PartPointF> partPointFList = new ArrayList<>();

    //设置锚点区域
    Path path1 = new Path();
    path1.addOval(mDrawPartView.getRealShowRectF(1143f, 198f, 1263f, 398f), Path.Direction.CCW);
    partPointFList.add(new PartPathPointF(0, 0, 1, "头", path1));//设置锚点区域时，点坐标 x,y 没有意义，这里直接写成 0。

    Path path2_1 = new Path();
    Path path2_2 = new Path();
    path2_1.addCircle(mDrawPartView.getRealShowX(1142f), mDrawPartView.getRealShowY(311), mDrawPartView.getRealShowLength(77), Path.Direction.CCW);
    path2_2.addCircle(mDrawPartView.getRealShowX(1272f), mDrawPartView.getRealShowY(311), mDrawPartView.getRealShowLength(77), Path.Direction.CCW);
    path2_1.op(path2_2, Path.Op.XOR);
    partPointFList.add(new PartPathPointF(0, 0, 2, "眼睛", path2_1));

    ......

    Path path6 = new Path();
    path6.moveTo(mDrawPartView.getRealShowX(1302f), mDrawPartView.getRealShowY(527));
    path6.lineTo(mDrawPartView.getRealShowX(1286f), mDrawPartView.getRealShowY(591f));
    path6.lineTo(mDrawPartView.getRealShowX(1397f), mDrawPartView.getRealShowY(760f));
    path6.lineTo(mDrawPartView.getRealShowX(1703f), mDrawPartView.getRealShowY(965f));
    path6.lineTo(mDrawPartView.getRealShowX(1769f), mDrawPartView.getRealShowY(941f));
    path6.lineTo(mDrawPartView.getRealShowX(1670f), mDrawPartView.getRealShowY(750f));
    path6.close();
    partPointFList.add(new PartPathPointF(0, 0, 6, "右下翼", path6));

    ......

    //设置锚点坐标
    partPointFList.add(new PartPointF(mDrawPartView.getRealShowX(630f), mDrawPartView.getRealShowY(938f), 12, "左下翼尖"));

    mDrawPartView.setPartPointFList(partPointFList);
}

到此整个使用流程已经完成，更具体的使用细节请参考 Demo 源码。
